Comment obtenir la meilleure qualité de gravure ?

[M. W. I. Prod.]

Attention ! Cet article n'est pas terminé. J'ai décidé de le publier car même en l'état, il pourra servir à certains d'entre vous.

1. Introduction
   Parler de la mauvaise qualité des gravure, les CD/DVD qui deviennentillisible au bout d'un an.
   Comment vérifier ses gravures ?
   Comment chosir les médias que l'on achète en les testant....




2. Théorie

   Attention ! Ne confondez pas le PI, PIF et POF avec PIF PAF POF, série d'onomatopées régulièrement employée dans la série Batman (ouah le collant !!) des années 60.

   Communément on considère pour une bonne gravure :

   • le Raw Data Error (PI) ou Parity Inner Errors (PIE), paramètre le plus important de la qualité, mesuré avant la correction d'erreur du lecteur.
     Maximum : 280
     Selon la valeur des PIE trouvée, on peut interpréter la qualité de gravure :

     • Moins de 20 : excellente qualité

     • Entre 20 et 99 : très bonne qualité

     • Entre 100 et 280 : bonne qualité

     • Supérieure à 280 : mauvaise qualité
   • la mesure des erreurs qui restent après la 1ere correction d'erreurs : Parity Inner Failures (PIF) ou PO.
     Maximum : 4

   • les erreurs après la seconde correction : Parity Outer Failures (POF). Un POF est détecté comme une donnée invalide ou des artefacts dans un film.
     Uniquement un POF de 0 (aucune erreur). Attention un seul POF et jetez votre DVD même s'il est lisible. Il ne le restera pas longtemps en lecture 4X.

   Plus le PIF et le PI/PO sont hauts et plus le risque d'avoir des POF est grand.

   La norme DVD impose : PI (ou PIE) <= 280, PIF <=4 et POF = 0

   Un autre paramètre peut être utilisé pour évaluer la compactibilité avec les platines de salon : le Highfrequent Signal (HF-Signal) créé pendant la gravure.
   La qualité de ce signal influe directement sur les problèmes de lecture.

   Il y a aussi le DC-jitter, mais c'est un peu long à expliquer.


   Voici un excellent lien pour connaître la qualité de gravure de vos graveurs CD/DVD R.

   Appréciez la différence entre des media Made in Japan et autres. Comme vous l'avez constaté, je ne parle pas de marques ! Mais bien de localisation de fabrication, qui doit être le seul critère de choix de nos medias et j'insiste là dessus)

   Bref tout ça pour dire que le couple graveur/bios/media est vraiment très important et que le but est d'arriver a trouver le meilleur compromis.




3. Pratique

   Pour mesurer vos valeurs de PI, PIF et POF, vous avez plusieurs solutions.


   • Si vous avez un graveur Lite-On, vous pouvez utiliser le logiciel KProbe.

   • Pour les plus fortunés d'entre vous qui possèdent un graveur de marque Plextor, alors le logiciel multi-fonctions qu'est PlexTools Professional permet entre autres cela.

   • Quant aux autres, vous pouvez essayer DVDInfoPro si vous possédez un graveur qui se trouve dans cette liste de référence (autre lien).




   • KProbe
     Discussion sur UV


     Bienvenue au tout nouveau Kprobe2 !

     Ce qui suit est un bref tutoriel sur l’utilisation de Kprobe2. Si vous êtes familiarisé avec Kprobe, vous allez trouver un grand nombre de nouvelles fonctionnalités. Mis à part le nouveau design, Kprobe2 est bien plus agréable et facile à utiliser. Nous espérons que tout le monde aura autant de plaisir que nous à l’utiliser.

     Kprobe est conçu pour fonctionner uniquement avec les graveurs de CD et DVD de la marque LiteOn.

     Au préalable, l’installation complète de Kprobe va rechercher des ASPI et en installer s’il n’y en a pas sur le PC. Toutefois, vous avez maintenant la possibilité d’utiliser les pilotes SPTI au lieu des ASPI. Nous en reparlerons plus loin.

     Kprobe2 peut coexister avec Kprobe1, vous n’avez pas besoin de désinstaller l’un pour lancer l’autre. Ils seront par défaut installés dans le même répertoire.

     Lancer le .exe et suivez le guide. Un redémarrage du PC après l’installation est vivement recommandé. Kprobe installe une icône sur votre bureau donc vous n’avez qu’à cliquer dessus et c’est parti :



     Le premier grand changement que vous remarquerez dans Kprobe2 c’est sa barre d’outils. Elle se comprend très facilement toute seule et vous y trouverez plusieurs des nouvelles fonctionnalités de Kprobe2. Donc, jetons un œil aux outils :



     Surprise ! Deux des outils favoris de LiteOn ont maintenant été inclus dans Kprobe2. Ce sont le bitsetting et le dézonnage. Pour une discussion sur le bitsetting et le dézonnage, voir là. Vous trouverez d’autres documentations sur ce sujet dans la collection des outils LiteOn.

     Avant d’aller plus loin, n’oublions pas de jeter un œil à l’un des outils bien commode de Kprobe2. Cliquez simplement sur l’icône disque dans le coin en haut à gauche.



     Là, vous trouvez l’option pour minimiser Kprobe dans la barre de lancement rapide. Une très bonne chose si vous utilisez l’outil de book-type et que vous n’avez pas besoin que le programme prenne de la place dans la barre des tâches.

     Maintenant, tournons-nous vers le menu Info :



     Ces options vous donneront tout un tas d’informations sur votre média et votre graveur.



     Comme vous pouvez le voir, vous avez la possibilité de copier les infos disques dans votre bloc-notes. Ça permet de poster très facilement dans le forum les erreurs de votre scan. Vous les coller simplement dans votre message et tout le monde saura quel média vous aurez scanné.

     L’écran d’information du graveur se présente comme ceci :



     Plus loin dans le menu, vous avez les infos sur les "médias supportés". Pour le moment ça ne marche qu’avec les graveurs de CDRW, donc vous aurez un message d’avertissement si vous essayer de l’utiliser avec un graveur de DVD. Ce que vous obtiendrez c’est une liste des médias supportés en fonction de votre firmware. Nous espérons que les prochaines sorties de firmwares pour les graveurs de DVD permettront à cette fonctionnalité de marcher.

     Ensuite, il y a sur la barre d’outils le menu de sélection du pilote. Vous pouvez y choisir de faire travailler Kprobe2 avec les pilotes ASPI ou SPTI. Kprobe2 mémorisera votre choix et utilisera ce même pilote à chaque fois que vous lancerez le programme. Si votre système a des problèmes avec les pilotes ASPI, vous avez la possibilité de les désinstaller complètement. Certaines personnes parlent de problèmes également avec les pilotes SPTI, donc utilisez celui des deux qui fonctionnera le mieux chez vous.



     Selon le pilote sélectionné, vous noterez que la liste des graveurs pourra être affichée différemment. Ici, sous Windows 2000, le pilote SPTI montre la lettre du graveur et désigne également différemment la position 0-0 des graveurs. (note : le graveur le plus en haut de ma liste est le graveur CDRW SATA). Voici un comparatif de l’affichage avec les deux pilotes. Tout d’abord avec l’ASPI :



     Ensuite avec le SPTI :



     Sur la partie droite de la barre d’outils vous trouverez les boutons start-stop-save.



     Utilisez-les pour démarrer ou arrêter n’importe quel test, ou pour sauvegarder les résultats. Notez que le ".png" est dorénavant le format d’image par défaut pour sauvegarder les tests. A moins que vous n'ayez une raison spécifique de le faire, ça ne devrait pas être modifié.

     En bas de Kprobe2 vous avez maintenant une barre d’état qui affichera l’état de vos tests, le média inséré dans le graveur, et le graveur utilisé.



     Voyons maintenant les tests spécifiques et leurs réglages

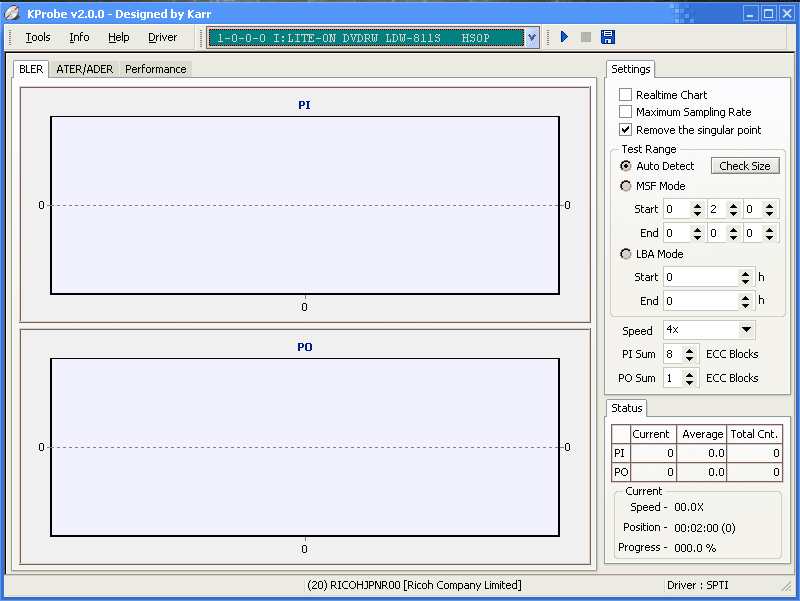

     Nous commençons avec le test "Bler" grâce auquel vous lancerez les scans pour PI/PO et C1/C2. C’est l’écran qui s’ouvre par défaut quand vous lancez Kprobe2. Les réglages sont très similaires à ceux de l’ancien Kprobe, avec quelques différences peu nombreuses.



     RealTime Chart : Désactivé par défaut, ne pas l’utiliser à moins d’avoir une raison particulière de le faire.

     Maximum Sampling Rate : Cette option devrait être utilisée pour augmenter la précision quand la puissance de votre CPU est limitée. Ça diminue la charge du programme sur le CPU de sorte d’augmenter l’échantillonnage. Avec un Pentium 4 ou supérieur, ça ne devrait pas être nécessaire. Bien sûr n’importe quel système à base d’Athlon sera considéré comme "meilleur" qu’un Pentium 4.

     Remove The Singular Point : Ça va nettoyer certains des pics ponctuels que certains graveurs produisent lors du scan du PI/PO. Selon ce que j’ai compris de son action, ça supprime tout pic quand PI=PO et est égal au décompte d’erreur maximale. Ça devrait réduire ces pics mais ne pas affecter le résultat global.

     Test Range : Ces réglages vous permettent de choisir de scanner tout le disque ou seulement une portion. Auto-detect est par défaut et va scanner la totalité de la zone gravée du disque. Si vous voulez connaître la taille actuelle de la zone gravée, cliquez sur le bouton "Check size".

     Speed : Cette sélection par menu déroulant remplace la sélection au clavier de l’ancien Kprobe. La vitesse que vous sélectionnez sera la vitesse par défaut à chaque lancement de Kpobe2, jusqu’à ce que vous changiez de graveur ou de pilote.

     ECC Sum : Attention, ça a changé ! Désormais vous paramétrez les compteurs de PI et PO ECC séparément. Par défaut c’est à 8 et 1, ce qui se conforme au standard DVD pour un scan en 1X. Il n’y a pas de raisons de modifier ces réglages. Toutefois, en comparant des scans faits avec Kprobe2 et Kprobe1, vous devez savoir que le compteur de PO est différent et les niveaux de PO dans Kprobe2 seront différents, comparés au décompte ECC-8. Une autre manière d’exprimer cette différence est que maintenant nous nous attendons à des décomptes de PO jusqu’à 4 maxi, au lieu de 32 maxi. Selon mon expérience, les différences actuelles peuvent varier d’un disque à l’autre, et d’un scan à l’autre. Mais un DVD standard scanné à 1X a un PO maxi de 4.


     Le scan de DVD double-couche : Kprobe2 est conçu pour pouvoir scanner chaque couche d’un média double-couche. Toutefois, certains graveurs ne supportent pas cette fonction. Il vous faudra donc attendre que votre graveur double-couche LiteOn le permette.

     En bas à droite vous verrez l’affichage de l’état du test en cours d’exécution.



     Ça donne en temps réel le décompte des erreurs, la vitesse de lecture et l’avancement du test. Pensez toujours à vérifier ici la vitesse réelle durant le scan, plutôt que faire confiance en la vitesse sélectionnée.
     Si vous n’avez pas encore lu les astuces du logiciel, sachez que vous pouvez paramétrer votre graphique en faisant un clic-droit sur le graphe (seulement quand le test est à l’arrêt).



     Les réglages sont très facilement compréhensibles.

     Set Title : Vous permet de donner un titre personnalisé à votre graphique qui sera inséré dans l’image que vous sauvegardez.
     Set line color : Vous permet de choisir la couleur du graphe quand vous cliquez dessus.
     Show Marks : Cliquez dessus et vous verrez bien ce que ça fait.
     Auto Y axis : Ça permet une mise à l’échelle automatique du taux d’erreur dans le graphe. Il est recommandé de le laisser sélectionné et de ne pas utiliser un graphe avec une taille fixée.
     Set error color and value : Ça détermine comment une "erreur de lecture" est affichée lors du scan d’un CDR/RW pour C1/C2. Notez que ces erreurs ne sont pas les mêmes pour C2 et ne sont pas des "secteurs illisibles", mais indiquent simplement que le PUH à sauter ce secteur. Ça correspond aussi bien à un problème de données illisibles (haut C2) qu’à un saut de lecture du PUH. Une petite quantité de ces erreurs est normale sur la plupart des lecteurs.

     Vous pouvez aussi noter que Kprobe est maintenant redimensionnable ! Vous pouvez étirer la fenêtre comme bon vous semble. Notez que la taille de votre graphe, lors de sa sauvegarde dans un fichier image, changera proportionnellement lorsque vous changez la taille de votre fenêtre. Pour étirer votre graphe et le rendre plus joli, agrandissez tout simplement votre fenêtre.

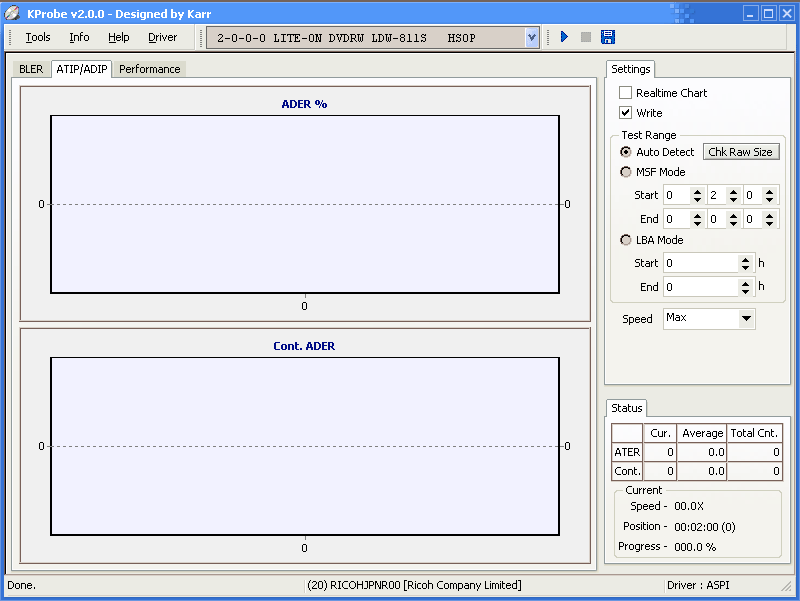

     Maintenant, jetons un œil au deuxième onglet, ATER/ADER



     Fonctionne seulement avec les graveurs LiteOn.
     Cet ensemble de tests n’est pas nouveau mais n’est pas non plus dépassé. J’ai espoir que des discussions futures sur ces tests suivront et que nous apprendront à nous en servir pour identifier des problèmes matériels ou de médias.

     Pour simplifier, ce test aide à identifier les problèmes de focalisation du laser et de précision du servo. Il nous indique quel pourcentage de bits est écrit avec une adresse correcte.

     En terme de résultat, le pourcentage le plus bas est le meilleur. Selon mes sources, un ADER/ATER de 8% est considéré comme trop haut. Ce qui signifie que 8% de vos bits ne se trouvent pas là où ils sont supposés être. Le média joue un rôle important dans ce test de précision, tout comme le graveur.

     "Cont. ADER/ATER" est un décompte plus général de ces erreurs. Il vous indique combien d’erreurs continues ont eu lieu par block. De nouveau, plus c’est bas, mieux c’est.

     Le paramétrage de ces test se fait comme ceci :



     Real-time Chart : Comme précédemment, il est désactivé par défaut. Ne pas l’utiliser à moins d’avoir une raison bien spécifique de le faire.
     Write : Ça nécessite un disque vierge et va écrire des données sur la totalité du disque, les lire et vous donnez les résultats. C’est la mesure réelle des performances de votre graveur pour les tests d’ADER/ATER. En le désactivant, ça permet de lire n’importe quel disque et de voir son comportement pour le même test. L’utilité d’un test uniquement de lecture est discutable.

     Encore une fois, c’est une explication très simplifiée d’un test assez complexe qui amènera certainement d’autres discussions. Ne vous privez pas de le faire.

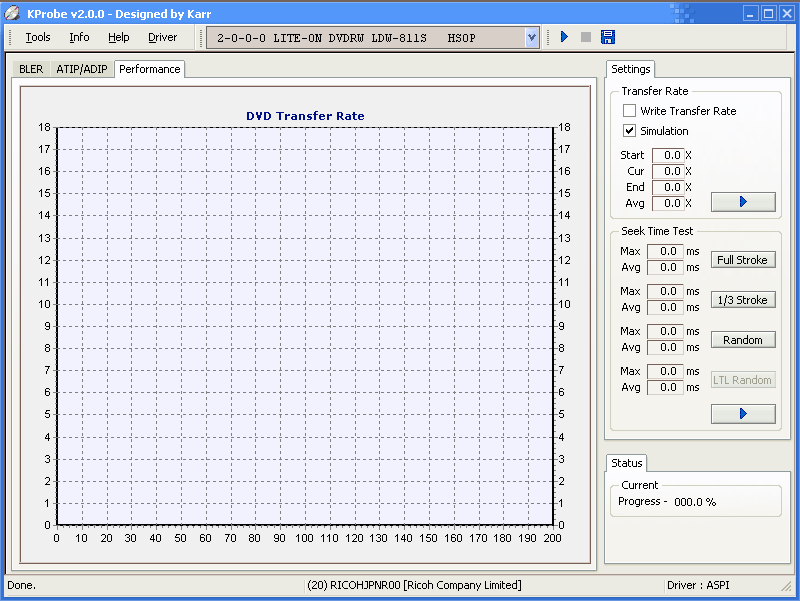

     Nous arrivons maintenant sur le dernier volet, les tests de Performance :



     Là vous trouvez toute une collection de tests de performance similaires à ceux que vous pouvez trouver dans d’autres logiciels.



     Vous avez la possibilité de procéder à un test de taux de transfert sur un média déjà gravé. Ce test est similaire à celui effectué par CDSpeed où le lecteur ralentit s’il y a un problème de lecture du disque.

     Vous pouvez également graver un disque de données pour tester la vitesse de gravure ou bien simuler la gravure en cochant la case adéquate.

     En cliquant sur le bouton de démarrage tout en haut de la fenêtre, Kprobe2 lancera tous les tests. Si vous cliquez sur les flèches de démarrage dans les fenêtres de paramétrage, vous ne réaliserez que le test correspondant. Notez que vous avez à votre disposition un test de saut d’une couche à l’autre pour les médias double-couche.

     Voilà un résumé de ce nouveau logiciel. J’espère avoir réussi à en faire une bonne présentation aussi bien pour ceux qui sont familiers avec l’ancien Kprobe que pour ceux qui le découvrent.

     Sujet original : http://forum.cdfreaks.com/showthread.php?threadid=93944
     Auteur : rdgrimes
     Traducteur : saby




   • PlexTools Professional
     Discussion sur UV

     Les tests PI/PO sont disponibles à partir de la section Q-Check PI/PO.


     Cliquez sur le bouton Preferences et vérifiez que Test Interval Length soit défini à Good Accuracy ou High Accuracy.


     Insérez un DVD±R/RW, sélectionnez SUM-8 Test et cliquez sur le bouton Start.


     Dans le mode High Accuracy, le test prend environ 28 minutes. Ce test montrera le nombre de "Parity Inner Errors" (PIE) et de "Parity Outer Failures" (POF) si vous les avez cochés.

     A la fin du test, vous pouvez sauvegarder vos résultats en cliquant avec le bouton droit sur le graphique. Vous avez le choix entre exporter les résultats sous forme de page HTML ou en tant qu'image bitmap ou PNG (successeur du format GIF : meilleure compression et libre).


     Pour effectuer un test des "Parity Inner Failures" (PIF), il suffit de sélectionner SUM-1 Test à la place de SUM-8 Test. La durée du test est identique au test des PIE.

     Plextools affiche une ligne noire pour les valeurs PIE = 280 et PIF = 4 selon le test sélectionné. Comme indiqué dans la première partie théorique, ce sont les valeurs maximales dans les spécifications de gravure. Vérifiez également que la valeur des "Parity Outer Fail" (POF) est nulle.

     Pour avoir la moyenne des valeurs trouvées ainsi que les valeurs maxi, il suffit de cliquer sur View Log.



     Code:

     ------------------------------------------------------- PlexTools Professional V2.19a     Q-Check PI/PO Test Copyright (C) 1999-2004 Plextor SA/NV samedi 26 février 2005 -------------------------------------------------------                   PIE        POE        POF        Avg       0.34          -          -        Max         14          -          -      Total      30346          -          0






   • DVDInfoPro
     Discussion sur UV




Auteurs : M. W. I. Prod., ompg & saby

[saby]

Cet outil est beaucoup moins complet que Kprobe2 ou Plextools.
Il ne vous donnera la mesure que du "Raw Data Errors (PI)" également nommé "Parity Inner Errors" (PIE), du "Parity Inner Failures" (PIF) ici appelé PO comme dans Kprobe et du DC-Jitter. Donc, pas de mesure du "Parity Outer Fail" (POF), ni du C1/C2.
Malheureusement, mon graveur n’étant pas compatible, je n’ai pas pu tester le DC-Jitter.

On ouvre le logiciel, on sélectionne le graveur qui va lire le DVD et on clique sur l’icône PI/PIF.
Là, très peu de paramétrage. On peut déterminer le mode d’affichage des données (sous forme de courbe pure (cocher Line) ou de graphique affichant la surface décrite par la courbe (cocher Vertical). Il est également possible de paramétrer la mise à l’échelle automatique du graphique suivant la valeur la plus élevée (Auto peak) ou de choisir une échelle de valeur déterminée. Dernière possibilité, le choix de la vitesse de lecture du disque. Plus elle est élevée et moins bonne sera la précision du test.

On lance tout bêtement le test en appuyant sur Start et 32 minutes plus tard (en mode le plus lent Accuracy) on obtient ça :

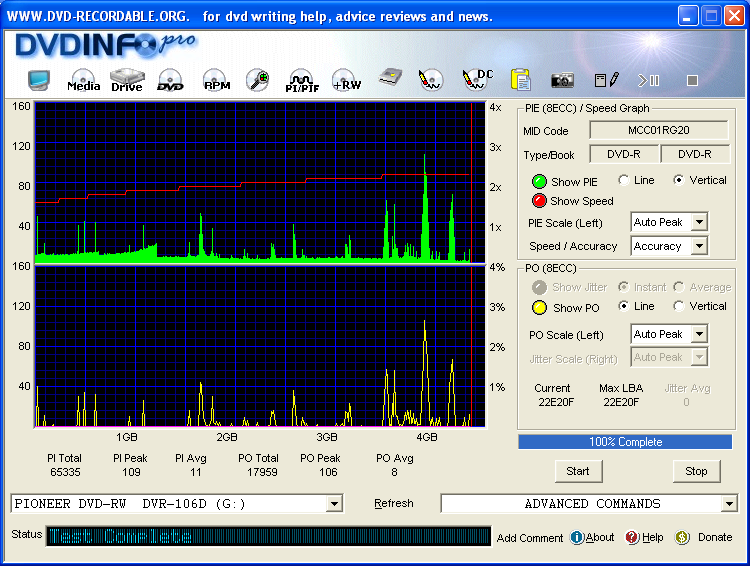

Ici j’ai sélectionné l’affichage Vertical pour le PIE et Line pour le PO.

Pour chaque élément testé, on a la valeur totale, la valeur maximale et la valeur moyenne qui s’affichent sous le graphique. On s’aperçoit que mon DVD est loin d’être idéal puisque le PIF (=PO) est très régulièrement au-delà de la limite acceptée par la norme (<=4).

On peut réaliser une capture (au format .jpg uniquement) en cliquant sur l’icône en forme d’appareil photo en haut à droite.

[saby]

Un élément important dans le domaine des erreurs de gravure des DVD est le DC-Jitter (Data-to-Clock Jitter). Avant d’expliquer ce qu’est le Jitter il me semble important de préciser les fondamentaux de la lecture des données d’un DVD.

Un DVD pressé est constitué d’une couche réfléchissante (le plus souvent de l’aluminium) prise en sandwich entre deux couches transparentes de polycarbonate. Cette couche d’aluminium est pressée en usine et des creux (pits) et des bosses (lands) y sont ainsi matérialisés.
Dans le cas des DVD gravés la couche réfléchissante est parfaitement plate, mais on rajoute une couche de colorant. Lors de la gravure, là où le laser brûle le colorant celui-ci disparaît (on obtient un pit), là où il ne brûle rien le colorant reste (on obtient un land).
Pour les DVDRW c’est encore différent. Le colorant est en fait une matière chimique bi-phasée. Elle change d’état de manière réversible suivant l’excitation par le faisceau laser, laissant ou non passer la lumière.

Lors de la lecture, le laser émet à travers la couche de polycarbonate située sur le dessous du disque. Le faisceau est renvoyé par la couche réfléchissante, repasse à travers la couche de polycarbonate et est lu par une photodiode située sur la tête de lecture. Suivant la présence de pits ou de lands la réflexivité n’est pas la même et c’est la quantité de lumière reçue par la photodiode qui est transformée en signal électrique interprété par l’électronique du lecteur sous forme de 0 et de 1.

Contrairement à ce que beaucoup de personnes croient, les pits et lands ne correspondent pas directement à des 1 et 0. Le début et la fin d'une cuvette (c'est à dire ses bordures) correspondent chacun à des 1, et toutes les autres zones (à la fois dans les plats et cuvettes) correspondent à des 0.



Oui, mais le Jitter dans tout ça ? C’est à partir de là qu’il intervient. En effet, le nombre de 0 entre les bordures des cuvettes ou des bosses est déterminé par un calcul de temps très précis. Le timing précis est possible parce que les DVDs produisent leur propre horloge. C'est pour ça qu'un DVD vierge n'est pas vraiment vierge. Une spirale est pré-gravée avec une ondulation que le graveur utilise comme base de temps. La longueur des pits et des lands doit être respectée le plus précisément possible. En fait, des raisons physiques (imperfections mécaniques du DVD) ou des raisons électroniques (imprécisions de cadence du laser lors de la gravure) font que ces longueurs peuvent varier.

Le DC-Jitter est une comparaison de mesure entre la longueur des pits ou lands et l’horloge temporelle électronique extrêmement précise du lecteur. Si un pit ou un land est trop long, l'horloge va dériver et probablement être désynchronisée. Si une telle désynchronisation arrive une erreur de lecture est inévitable.

Imaginons l'expérience suivante. Vous devez écouter une conversation dont les mots sont prononcés toutes les 30 secondes, vous avez un casque insonorisant sur les oreilles et vous n’avez le droit de l’ôter que toutes les 30 secondes, juste au moment où les mots sont prononcés. Si vous n’êtes pas capable de mesurer avec précision tous ces intervalles de 30 secondes vous risquez de manquer le début d’un mot voire un mot entier et donc ne plus arriver à comprendre la phrase.

Le DC-Jitter est mesuré sur la totalité du disque et ne devrait pas dépasser 9.5 %. Le Bottom-Jitter est la valeur relevée à trois endroits différents du DVD. Si le Bottom-Jitter est vraiment très différent du DC-Jitter c’est un signe de distorsion mécanique du DVD.

[M. W. I. Prod.]

Voici une étude effectuée pour le Ministère de la Culture et de la Communication et la Direction des Archives de France.

Elle porte sur la qualité des DVD+R et des DVD-R disponibles sur le marché pour l'archivage des données numériques.

Le rapport date d'octobre 2008.

[saby]

Verbatim powaaaaa !!!!

Sinon, très belle étude. Ils ont dû y passer un moment.
T'as un lien vers le pdf d'origine ou il n'est pas censé être public ?

[M. W. I. Prod.]

Je ne l'ai plus mais c'est un lien officiel à priori.
